КОНСТРУКЦИЯ КОРПУСА СУДНА

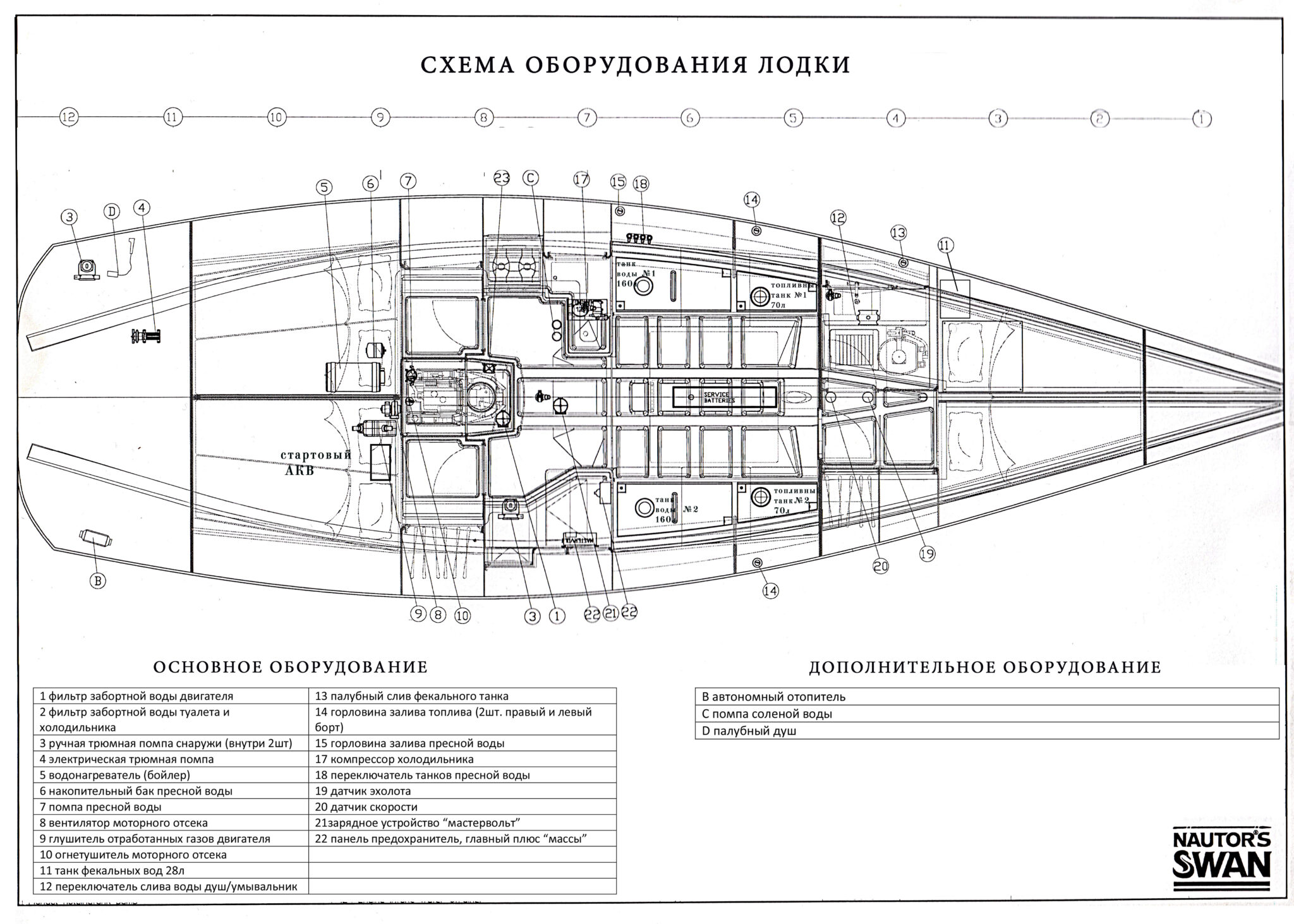

ОБОРУДОВАНИЕ ПАРУСНОЙ ЯХТЫ
Приемка яхты Swan 42 LAGERTHA
Когда Вы берете яхту в чартер, Вы должны знать, где находятся все указанные ниже устройства и системы. Например для того, чтобы не залить в топливный бак воду.

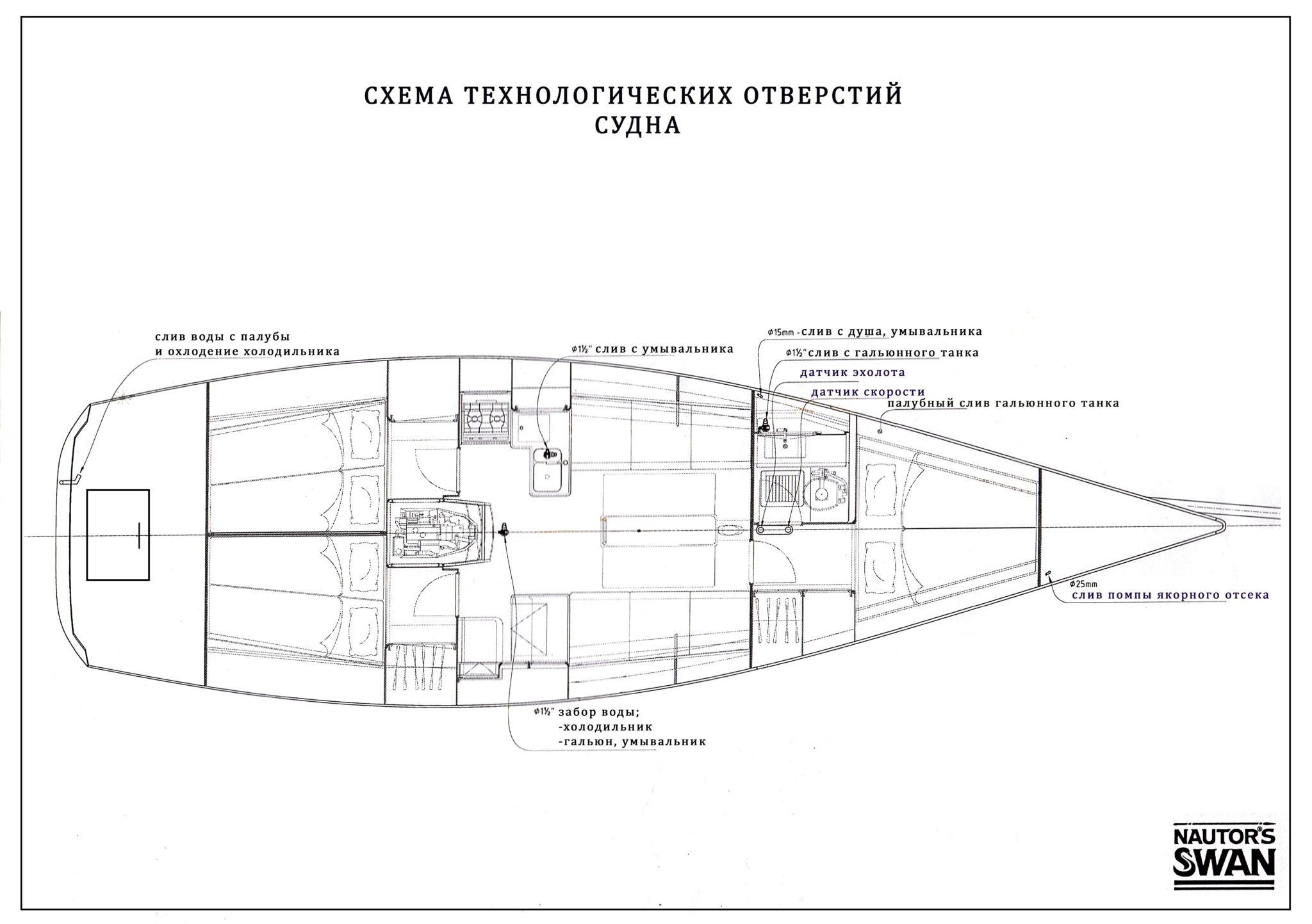

Отверстия в корпусе яхты ниже ватерлинии
Крайне важно знать точно где и какие отверстия есть, чтобы вовремя устранить причину течи на яхте. Обычно это одно из этих отверстий.
ДОПОЛНИТЕЛЬНАЯ ЛИТЕРАТУРА
Почитать об устройстве и назначении каждого элемента яхты Вы можете в следующих учебниках из нашей библиотеки:
Теория корабля. Гл 1. п 1.1 Теор чертеж судна (стр.6-7), п 1.3 главные размерения (стр 8-10)
Яхтинг Полное руководство. Материал изготовления корпуса (стр 24-27)
Создай свою яхту — возможность посмотреть устройство яхты в 3d с возможностью внесения изменений (киль, подрульку, бимини-тент)
Check list #2
Мы создали для Вас контрольные Check list для подготовки к экзамену.
б/н Диаметральная плоскость судна
Диаметральная плоскость — это вертикальная плоскость, проходящая вдоль осевой линии судна от носа к корме и делящая его на правую и левую части (борта). Это основная симметричная плоскость судна.
б/н Основная плоскость судна
Основная плоскость судна — это горизонтальная плоскость, проходящая через основную линию киля (нижнюю продольную линию корпуса) и служащая базой для построения теоретического чертежа судна.
б/н Плоскость мидель-шпангоута
Плоскость мидель-шпангоута — это поперечная вертикальная плоскость, проходящая через наибольшую ширину корпуса судна. Мидель-шпангоут — это поперечное сечение судна в его самой широкой части.
б/н Плоскость ватерлинии
Плоскость ватерлинии — это горизонтальная плоскость, соответствующая уровню воды, в которой судно плавает при определённой осадке. Она ограничивает подводную и надводную части корпуса.
85 Назовите основные элементы поперечного набора корпуса судна.
Шпангоут, бимс, флор
86 Назовите основные элементы продольного набора корпуса судна.
Киль, стрингер, карлингс
19 Как называется расстояние между шпангоутами?
Шпация
18 Как называется балка поперечного набора судна?
Шпангоут
14 Как называется вертикальная стойка, поддерживающая палубу?
Пиллерс
17 Как называется носовая оконечность судна?
Форштевень
б/н Как называется носовой отсек?
Форпик
Мы стараемся для Вас! Надеемся, что Вам доставляет радость обучение в нашей школе!
